КРУН 10 кВ наружной установки

КРУН 10 кВ наружной установки — это комплектное распределительное устройство в сетях 6(10)кВ.

Основная задача — распределение электроэнергии. Так как их ставят в точках присоединения или разграничения балансовой принадлежности, КРУН оборудуется учетом электроэнергии, средствами защиты и секционирования.

«Интегра Инжиниринг» выполняет любые электромонтажные работы, в том числе по установке КРУН 10 кВ. Осуществляем весь комплекс работ от получения ТУ, проектирования до заключения договора со Сбытом.

Преимущества работы с нашей компанией:

  • Бесплатный выезд на объект;
  • Получим ТУ, оптимизируем ставку;
  • Все виды электромонтажных, строительных работ под ключ;
  • Используем материал, оборудование только проверенных заводов-изготовителей;
  • Гарантия 3 года;
  • Предоставляем службу главного энергетика – бесплатно!

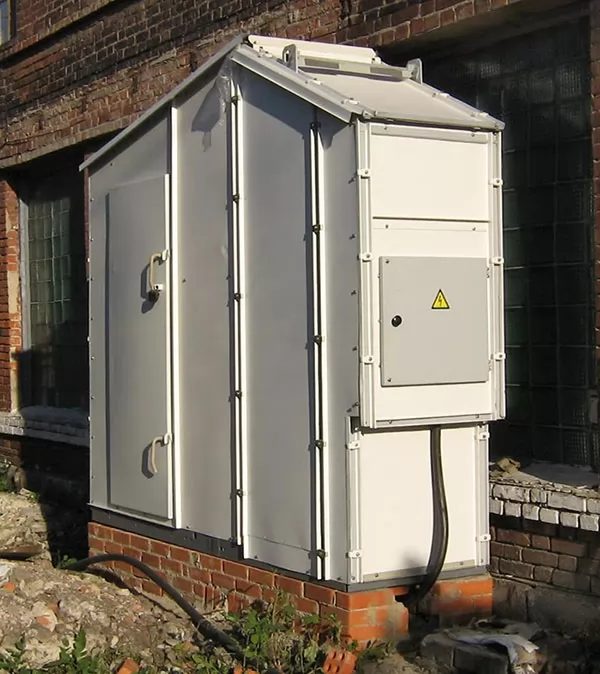

КРУН 10 кВ наружной установки

КРУНН наружной установки с вакуумником

Самая распространённая схема КРУН имеет следующие элементы:

  • вакуумный выключатель;
  • блок микропроцессорной защиты для организации МТЗ (максимально токовая защита);
  • ТО (токовая отсечка);
  • ЗНЗ (защита замыкания на землю);
  • АПВ (автоматическое повторное включение).

Данный тип оптимально подходит для организации присоединения, секционирования, защиты и учета. Благодаря размерам, все оборудование возможно укомплектовать в одном шкафе КРУН.

КРУН 10 кВ внутренней установки

Внутренняя установка распределительных устройств может быть как высоковольтной, так и низковольтной. Низковольтное распределительное устройство обозначают КРУНН (низкое напряжение). Но, как правило, комплектные шкафы называются соответственно своим функциям:

ВРУ – вводно распределительное устройство;

ГРЩ – главный распределительный щит;

ШРНН – шкаф распределительный низкого напряжения и т.д.

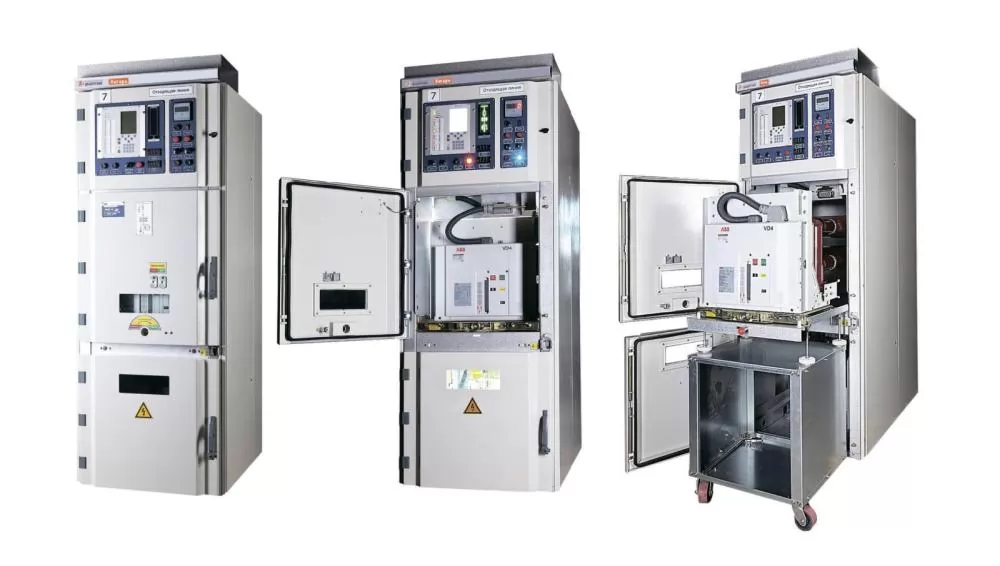

КРУН 10 кВ наружной установки

КРУ внутренней установки собирается из КСО – камер сборных одностороннего обслуживания. Камеры КСО так же называют ячейкой. Особую популярность завоевывают КРУ производства Шнайдер электрик под названием RM-6.

Монтаж КРУН 10 кВ

Чаще всего КРУН применяется в местах, где необходимо организовать отпайку от кабельной линии, а ставить проходную ТП либо запрещают электросети, либо до центра нагрузок еще далеко.

КРУН представляет собой металлический шкаф. Габариты одной ячейки 1200х1100х2450, масса до 5 тонн. Процедура монтажа КРУН 10 кВ достаточно проста. Типовое решение по организации площадки для КРУН — мелко заглублённый фундамент из л-образных лежней, к которым приваривается арматурный пояс. Сверху выполняется монтаж КРУН 10 кВ.

Для большинства потребителей электроэнергии типовой шкаф КРУН будет состоять из одной ячейки, которая выполняет две важные функции:

  • Осуществление секционирования, защиты отходящей линии;
  • Высоковольтный учет электроэнергии в точке присоединения.

При необходимости КРУН может выполнять следующие функции:

  • АПВ – автоматическое повторное включение;
  • АВР – автоматическое включение резерва;
  • ПМР – пункт местного резервирования;
  • ВЭД – подключение высоковольтного электродвигателя;
  • ПН – пункт подключения погружного насоса.

Так как КРУН – это комплектное устройство, оно может комплектоваться под конкретные задачи. Значит все вышеперечисленные функции можно объединять, комбинировать как того требует схема электроснабжения.

Стоимость КРУН 10 кВ наружной установки

Стоимость КРУН зависит от функций, аппаратов. Цена одной ячейки КРУН будет составлять от 100 до 500 тыс. руб.

Сдавать в эксплуатацию КРУН нужно так же как и любой другой высоковольтный объект. Для этого необходимо подготовить комплект документов:

  • Копии сертификатов соответствия на электрооборудование, сопроводительная техническая документация (технические паспорта оборудования) содержащая сведения о сертификации;
  • Копия согласованной проектной документации, в т.ч. согласованный расчет уставок защит с отделом РЗиА электросетей;
  • Документы, содержащие информацию о результатах проведения пусконаладочных работ, приемо-сдаточных, иных испытаний;
  • Нормальные схемы электрических соединений объекта электроэнергетики, в том числе однолинейная схема электрических соединений.

Электромонтажные работы КРУН 10 кВ требуют высокой квалификации ответственных специалистов. Обращаясь в нашу компанию, вы получаете гарантию на качество проектно-изыскательских, строительно-монтажных работ
